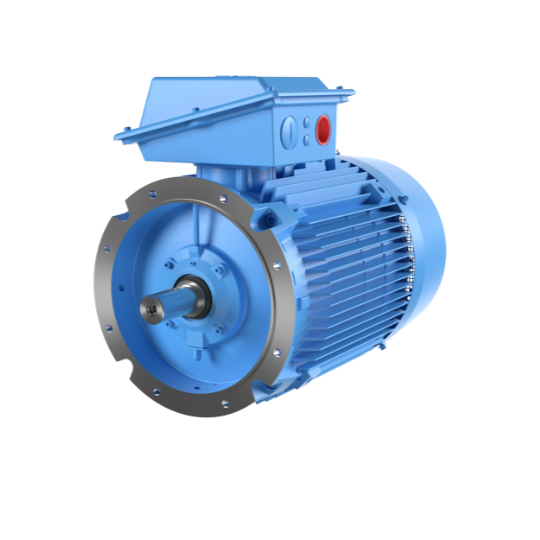

M2BAX 315SMC 2 - Litinový motor pro všeobecné použití, třída účinnosti IE3, 2 póly, 132 kW, CENELEC
M2BAX 315SMC 2 - Litinový motor pro všeobecné použití, třída účinnosti IE3, 2 póly, 132 kW, CENELEC
M2BAX 315SMC 2 - Litinový motor pro všeobecné použití, třída účinnosti IE3, 2 póly, 132 kW, CENELEC
Katalogové číslo: 3GBA311230-••M
|
Typová řada
|
M2BAX 315SMC 2 |
|---|---|
|
Výkon (kW)
|
132 |
|
Počet pólů
|
2 |
|
Třída účinnosti podle IEC 60034-30-1; 2014
|
IE3 |
|
IEC velikost (osová výška)
|
315 |
|
Materiál rámu
|
cast iron |
|
Krytí IP
|
IP55 |
|
Provedení
|
CENELEC |
|
Třída izolace
|
F |
|
Způsob chlazení
|
IC 411 |
|
Jmenovité napětí Un
|
400V 50Hz |
|
Otáčky (ot/min) Un=400V 50Hz
|
2982 |
|
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=400V 50Hz
|
95,4 |
|
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=400V 50Hz
|
95,4 |
|
Váha (kg)
|
852 |
|
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=400V 50Hz
|
94,6 |
|
Účiník Cos φ Un=400V 50Hz
|
0,87 |
|
Jmenovitý proud In(A) Un=400V 50Hz
|
229 |
|
Proud Is/In Un=400V 50Hz
|
6,8 |
|
Točivý moment TN (Nm) Un=400V 50Hz
|
422 |
|
Točivý moment TI/TN Un=400V 50Hz
|
2 |
|
Točivý moment Tb/TN Un=400V 50Hz
|
2,8 |
|
Moment setrvačnosti J = 1/4 GD2kgm2
|
1,5 |
|
Hladina akustického tlaku LPA (dB) Un=400V 50Hz
|
78 |
|
Třída nárůstu teploty Un=400V 50Hz
|
B |
