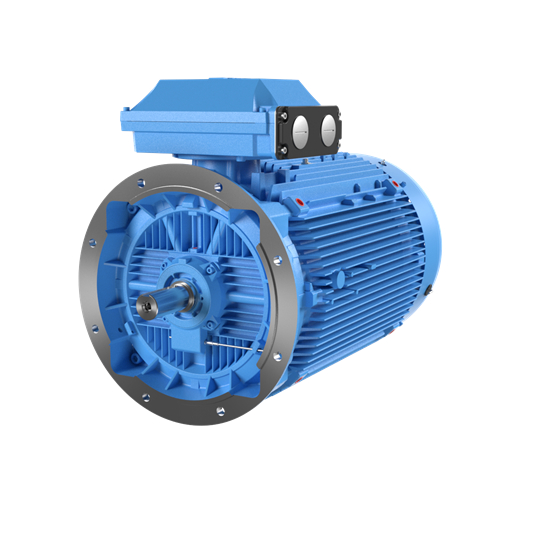

M3BP 355SMA 2 - Procesní litinový motor, třída účinnosti IE3, 2 póly, 200 kW, CENELEC

M3BP 355SMA 2 - Procesní litinový motor, třída účinnosti IE3, 2 póly, 200 kW, CENELEC

Katalogové číslo: 3GBP351210-••K

Typová řada	M3BP 355SMA 2
Výkon (kW)	200
Počet pólů	2
Třída účinnosti podle IEC 60034-30-1; 2014	IE3
IEC velikost (osová výška)	355
Materiál rámu	cast iron
Krytí IP	IP55
Provedení	CENELEC
Třída izolace	F
Způsob chlazení	IC 411

Jmenovité napětí Un	400V 50Hz
Otáčky (ot/min) Un=400V 50Hz	2985
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=400V 50Hz	95,8
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=400V 50Hz	95,5
Váha (kg)	1600
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=400V 50Hz	94,5
Účiník Cos φ Un=400V 50Hz	0,89
Jmenovitý proud In(A) Un=400V 50Hz	336
Proud Is/In Un=400V 50Hz	7,6
Točivý moment TN (Nm) Un=400V 50Hz	640
Točivý moment TI/TN Un=400V 50Hz	2
Točivý moment Tb/TN Un=400V 50Hz	3,1
Moment setrvačnosti J = 1/4 GD2kgm2	3
Hladina akustického tlaku LPA (dB) Un=400V 50Hz	83
Třída nárůstu teploty Un=400V 50Hz	B
Poznámka Un=400V 50Hz	1)

Jmenovité napětí Un	460V 60Hz
Otáčky (ot/min) Un=460V 60Hz	3586
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=460V 60Hz	95,8
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=460V 60Hz	95,4
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=460V 60Hz	94,3
Účiník Cos φ Un=460V 60Hz	0,88
Jmenovitý proud In(A) Un=460V 60Hz	295
Proud Is/In Un=460V 60Hz	8,5
Točivý moment TN (Nm) Un=460V 60Hz	533
Točivý moment TI/TN Un=460V 60Hz	2
Točivý moment Tb/TN Un=460V 60Hz	3,4
Moment setrvačnosti J = 1/4 GD2kgm2	3
Hladina akustického tlaku LPA (dB) Un=460V 60Hz	86
Třída nárůstu teploty Un=460V 60Hz	B
Poznámka Un=460V 60Hz	1)
