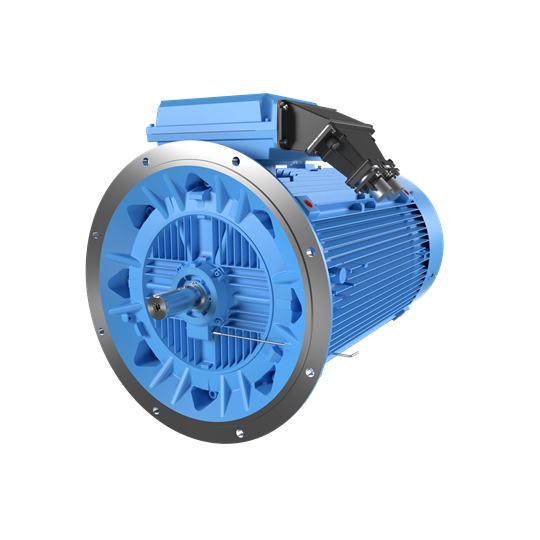

ABB Pohony Nízkonapěťové motory IEC M3BP Procesně výkonové motory litinové M3BP 450LA 2 - Procesní litinový motor, třída účinnosti IE3, 2 póly, 800 kW, CENELEC

M3BP 450LA 2 - Procesní litinový motor, třída účinnosti IE3, 2 póly, 800 kW, CENELEC

M3BP 450LA 2 - Procesní litinový motor, třída účinnosti IE3, 2 póly, 800 kW, CENELEC

Katalogové číslo: 3GBP451510-••K

Typová řada	M3BP 450LA 2
Výkon (kW)	800
Počet pólů	2
Třída účinnosti podle IEC 60034-30-1; 2014	IE3
IEC velikost (osová výška)	450
Materiál rámu	cast iron
Krytí IP	IP55
Provedení	CENELEC
Třída izolace	F
Způsob chlazení	IC 411

Jmenovité napětí Un	400V 50Hz
Otáčky (ot/min) Un=400V 50Hz	2990
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=400V 50Hz	95,8
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=400V 50Hz	95,5
Váha (kg)	4000
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=400V 50Hz	94,5
Účiník Cos φ Un=400V 50Hz	0,87
Jmenovitý proud In(A) Un=400V 50Hz	1362
Proud Is/In Un=400V 50Hz	7,8
Točivý moment TN (Nm) Un=400V 50Hz	2555
Točivý moment TI/TN Un=400V 50Hz	1,3
Točivý moment Tb/TN Un=400V 50Hz	3,4
Moment setrvačnosti J = 1/4 GD2kgm2	12,2
Hladina akustického tlaku LPA (dB) Un=400V 50Hz	85
Třída nárůstu teploty Un=400V 50Hz	B
Poznámka Un=400V 50Hz	2) 3)

Jmenovité napětí Un	460V 60Hz
Otáčky (ot/min) Un=460V 60Hz	3591
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=460V 60Hz	95,8
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=460V 60Hz	95,5
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=460V 60Hz	94,2
Účiník Cos φ Un=460V 60Hz	0,87
Jmenovitý proud In(A) Un=460V 60Hz	1188
Proud Is/In Un=460V 60Hz	8
Točivý moment TN (Nm) Un=460V 60Hz	2127
Točivý moment TI/TN Un=460V 60Hz	1,3
Točivý moment Tb/TN Un=460V 60Hz	3,5
Moment setrvačnosti J = 1/4 GD2kgm2	12,2
Hladina akustického tlaku LPA (dB) Un=460V 60Hz	90
Třída nárůstu teploty Un=460V 60Hz	B
Poznámka Un=460V 60Hz	2) 3)
