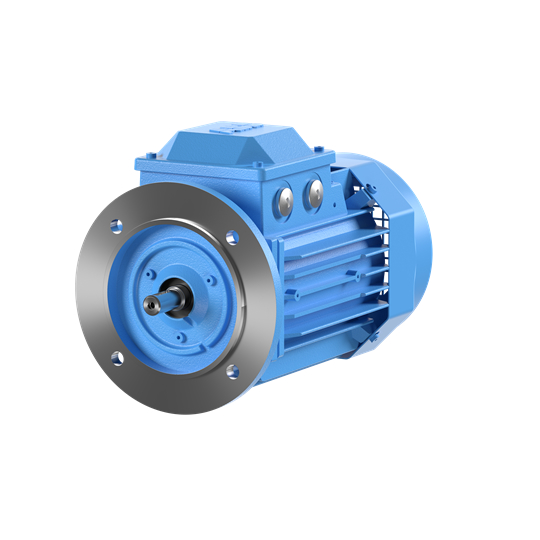

ABB Pohony Nízkonapěťové motory IEC M3BP Procesně výkonové motory litinové M3BP 71MD 4 - Procesní litinový motor, třída účinnosti IE3, 4 póly, 0,25 kW, CENELEC

M3BP 71MD 4 - Procesní litinový motor, třída účinnosti IE3, 4 póly, 0,25 kW, CENELEC

Katalogové číslo: 3GBP072340-••K

Typová řada	M3BP 71MD 4
Výkon (kW)	0,25
Počet pólů	4
Třída účinnosti podle IEC 60034-30-1; 2014	IE3
IEC velikost (osová výška)	71
Materiál rámu	cast iron
Krytí IP	IP55
Provedení	CENELEC
Třída izolace	F
Způsob chlazení	IC 411

Jmenovité napětí Un	400V 50Hz
Otáčky (ot/min) Un=400V 50Hz	1416
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=400V 50Hz	73,5
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=400V 50Hz	75,1
Váha (kg)	11
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=400V 50Hz	73,8
Účiník Cos φ Un=400V 50Hz	0,8
Jmenovitý proud In(A) Un=400V 50Hz	0,6
Proud Is/In Un=400V 50Hz	4,8
Točivý moment TN (Nm) Un=400V 50Hz	1,68
Točivý moment TI/TN Un=400V 50Hz	2
Točivý moment Tb/TN Un=400V 50Hz	2,6
Moment setrvačnosti J = 1/4 GD2kgm2	0,0009
Hladina akustického tlaku LPA (dB) Un=400V 50Hz	45
Třída nárůstu teploty Un=400V 50Hz	B

Jmenovité napětí Un	460V 60Hz
Otáčky (ot/min) Un=460V 60Hz	1727
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=460V 60Hz	73,4
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=460V 60Hz	73,4
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=460V 60Hz	70,4
Účiník Cos φ Un=460V 60Hz	0,77
Jmenovitý proud In(A) Un=460V 60Hz	0,53
Proud Is/In Un=460V 60Hz	5,8
Točivý moment TN (Nm) Un=460V 60Hz	1,38
Točivý moment TI/TN Un=460V 60Hz	2,4
Točivý moment Tb/TN Un=460V 60Hz	3,2
Moment setrvačnosti J = 1/4 GD2kgm2	0,0009
Hladina akustického tlaku LPA (dB) Un=460V 60Hz	48
Třída nárůstu teploty Un=460V 60Hz	B
