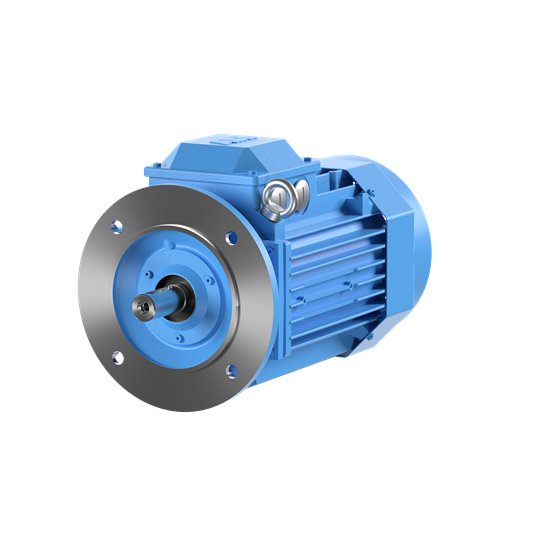

ABB Pohony Nízkonapěťové motory IEC M3BP Procesně výkonové motory litinové M3BP 90LC 2 - Procesní litinový motor, třída účinnosti IE3, 2 póly, 2,2 kW, CENELEC

M3BP 90LC 2 - Procesní litinový motor, třída účinnosti IE3, 2 póly, 2,2 kW, CENELEC

Katalogové číslo: 3GBP091530-••K

Typová řada	M3BP 90LC 2
Výkon (kW)	2,2
Počet pólů	2
Třída účinnosti podle IEC 60034-30-1; 2014	IE3
IEC velikost (osová výška)	90
Materiál rámu	cast iron
Krytí IP	IP55
Provedení	CENELEC
Třída izolace	F
Způsob chlazení	IC 411

Jmenovité napětí Un	400V 50Hz
Otáčky (ot/min) Un=400V 50Hz	2900
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=400V 50Hz	85,9
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=400V 50Hz	87,5
Váha (kg)	35
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=400V 50Hz	87,6
Účiník Cos φ Un=400V 50Hz	0,89
Jmenovitý proud In(A) Un=400V 50Hz	4
Proud Is/In Un=400V 50Hz	8,3
Točivý moment TN (Nm) Un=400V 50Hz	7,2
Točivý moment TI/TN Un=400V 50Hz	2,9
Točivý moment Tb/TN Un=400V 50Hz	3,5
Moment setrvačnosti J = 1/4 GD2kgm2	0,0032
Hladina akustického tlaku LPA (dB) Un=400V 50Hz	60
Třída nárůstu teploty Un=400V 50Hz	B

Jmenovité napětí Un	460V 60Hz
Otáčky (ot/min) Un=460V 60Hz	3517
Účinnost IEC 60034-30-1: 2014 Plné zatížení 100% Un=460V 60Hz	86,5
Účinnost IEC 60034-30-1: 2014 >3/4 zatížení 75% Un=460V 60Hz	87,1
Účinnost IEC 60034-30-1: 2014 1/2 zatížení 50% Un=460V 60Hz	85,8
Účiník Cos φ Un=460V 60Hz	0,88
Jmenovitý proud In(A) Un=460V 60Hz	3,5
Proud Is/In Un=460V 60Hz	9,9
Točivý moment TN (Nm) Un=460V 60Hz	5,9
Točivý moment TI/TN Un=460V 60Hz	3,2
Točivý moment Tb/TN Un=460V 60Hz	4,2
Moment setrvačnosti J = 1/4 GD2kgm2	0,0032
Hladina akustického tlaku LPA (dB) Un=460V 60Hz	65
Třída nárůstu teploty Un=460V 60Hz	B
